CRF110Fマニュアルクラッチ化

パワーアップしたCRF110Fの次なるステップとして、マニュアルクラッチ化に挑戦してみました。

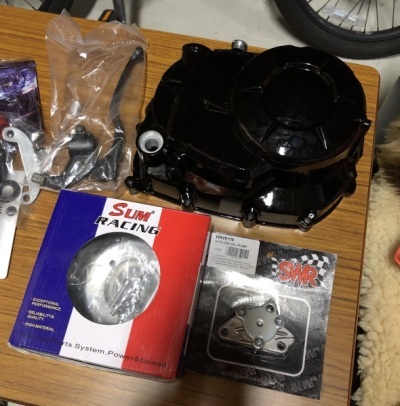

取り寄せたパーツは以下の通り
このクラッチキットはマレーシアのパーツメーカーが販売しているもので、元々は同型のエンジンを搭載しているスポーツカブ用に作られたもの。
仕様的には、クラッチレバーが挿さるようにRクランクケースカバーに穴が開いていて、且つキックレバーの穴も開いている。同じタイプのエンジンでこの組み合わせは調べた限り存在しないようなので、このキットを買うしか選択肢が見つかりませんでした。
CRF110のエンジンは二次式クラッチを採用しているので、クランク直結の遠心式プライマリークラッチとギヤシフト用の湿式多板クラッチの二段構えになっています。

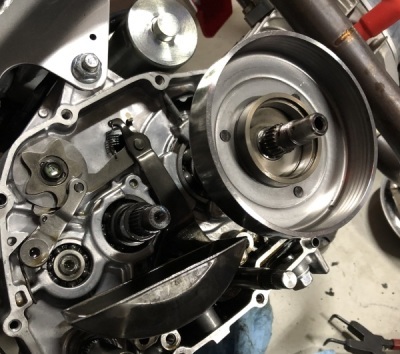

まずはRクランクケースカバーを外して遠心クラッチユニットを取り外し

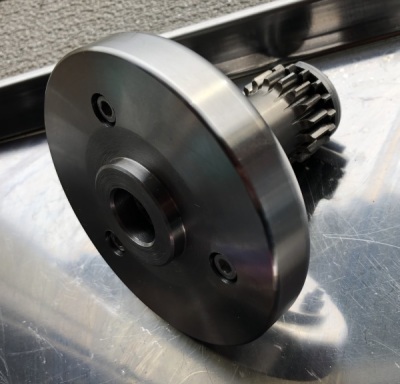

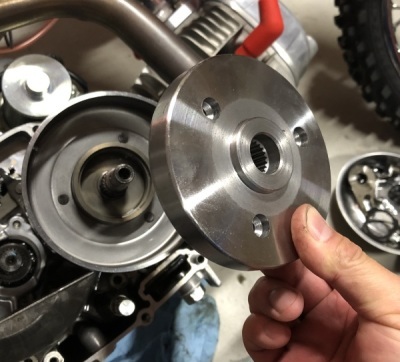

これもまたマレーシアのパーツメーカから取り寄せた、クラッチストッパーに交換。これはクランクとプライマリークラッチギヤを直結させるフライホイール。ただ、ポン付けというわけにはいきません。ちなみに取り付け説明書は無し。イマジネーションが必要です。

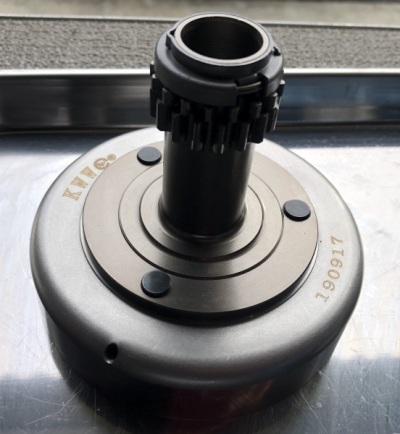

遠心クラッチのハウジングを取り外し、リベット留め?されている三箇所をリューターで削り落とします。

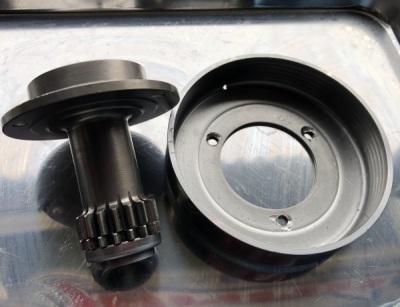

そしてハウジングとギヤシャフトを分離。ハウジングは不要になります。

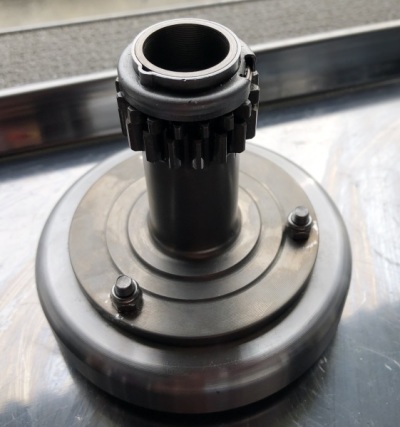

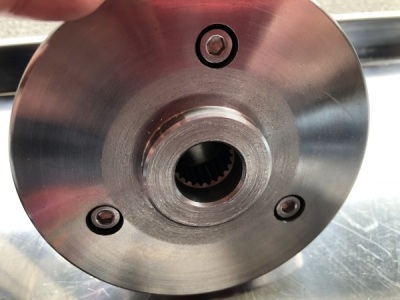

ギヤシャフトとフライホイールを合体!
こんな感じ。
しかしここでフライホイールの中央の凸部分がこの機種には必要ないことが判明。ショップの店員に嘘つかれました苦笑
仕方ないので出っ張り部分を削り落としました。
このフライホイール、単品だとそれなりの重さなのですが、遠心クラッチユニットと比べると軽量になっているためエンジンレスポンスの向上にも貢献しそう。

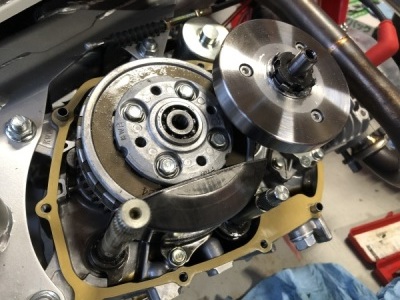

エンジンに組み付け。遠心クラッチ用のクラッチレバー類は取り外します。なお、フライホイール化したことで遠心ユニットに内蔵されていたフィルターが消滅してしまったので、エンジントラブルリスクは増し増しになってしまいました。これはエンジンオイルをマメに交換するしかないですね・・・
あ、あとついでに増量タイプのオイルポンプにも交換しておきました。

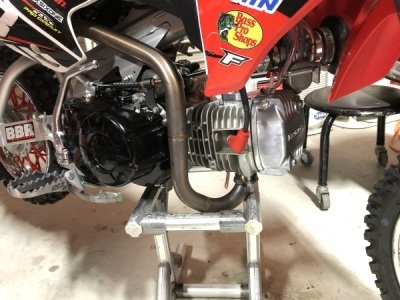

黒くなったケースカバーを組み付けて完成。
と、簡単に組み付け終わったように見えるかもしれませんが、ケースの出来と精度が悪くてゴリゴリ削ったり穴広げたりと、結構苦労したんですよ・・・
クラッチケーブルの取り付けも一筋縄では行かず、キット同梱のステーでは取り回しができないのでステーを別途探して購入しています。

こんだけ苦労した甲斐もあり、走ってみると非常にパワフルに生まれ変わりました!予想通りエンジンレスポンスも向上。

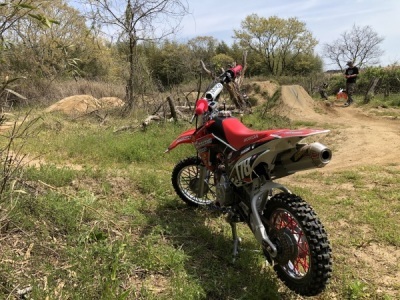

先日近所の河川敷コースで試走してみましたが、小さいコースではパワーを持て余してしまい怖かったです・・・生駒やMX FIELD TOYOTAなどのフルサイズMXコースで早く走ってみたいですね!コロナ早く終われ!!!

# by talofa-mtsilisili | 2020-04-20 00:01 | CRF110F

コロナに負けるな

新型コロナウィルスの脅威。本当に怖いです。
今はとにかく我慢の時期。収束したら自由に走り回ることが出来るよう、せっせと準備を進めています。

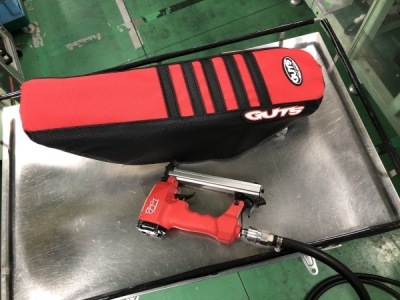

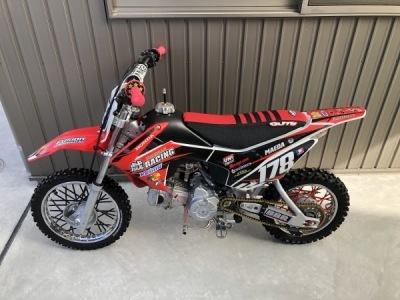

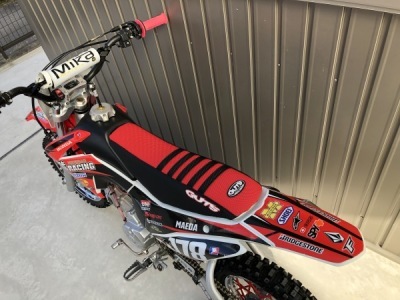

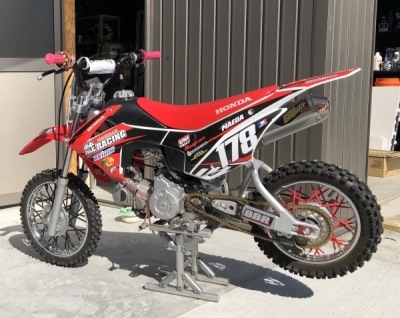

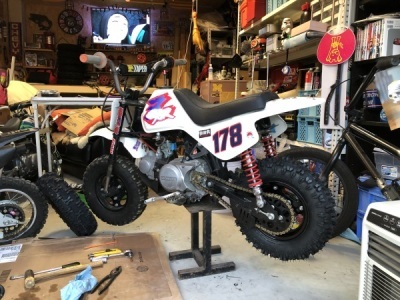

Z50Rもカーライルタイヤを再度本国より取り寄せてリニューアル。ハンドルをお気に入りのMika Metalsに変えたり、ホイールをキャストホイール化したり、色々進めております。
この前にはキッズ用50を製作、また同時にオトナ仕様のCRF50Fも製作中と、やる事沢山あり過ぎて頭が回らん。。。
またカスタム内容についてはボチボチ上げて行きます。ワンテンも大きく変化させたのにまだ上げられてないんですよね〜記事が編集中のまま放置www


# by talofa-mtsilisili | 2020-04-16 23:49 | Z50R

TBRからマフラー発売

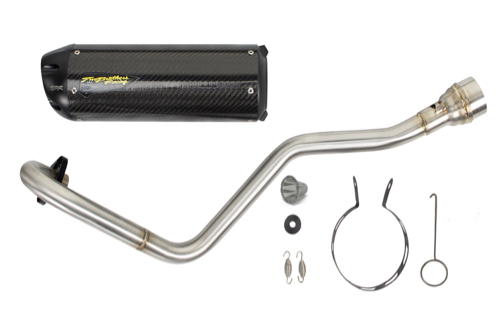

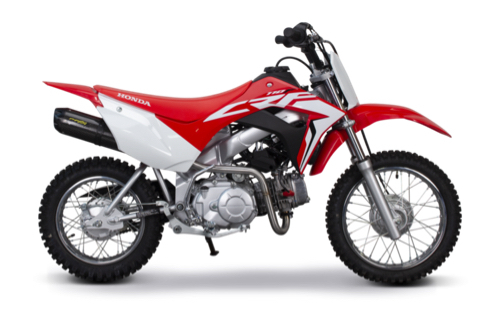

Two Brothers Racingより、2019モデル以降のCRF110F用エキゾーストが発売されました。
マフラー部分はカーボン製!!下記YOUTUBE貼り付け動画にて排気音も確認できます。
お値段$300は他社製エキゾーストとの競合性を高めた設定。
日本では松本エンジニアリングさんが正規代理店になっていますが、販売されるのかな??!!









# by talofa-mtsilisili | 2020-03-11 22:53 | CRF110F

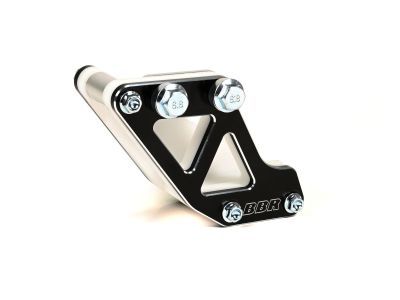

BBRよりCRF50F用NEWチェーンガイド発売

BBRからCRF50F用の新型チェーンガイドが登場!

Chain Guide, Factory Edition-Black / CRF50F

BBRがXR50R用として販売開始した旧タイプは実に20年ものロングセラーを誇りますが、この度大幅にUPDATEしてきました。
サイドのアルミ部分の板厚を増した上で大きく肉抜きされており、近年のMX車両に装着されているタイプのデザインに仕上がっています。アルミプレートはブラックアルマイト仕上げ、縁の面取り部分はシルバーが光っています。BBRのレーザー刻印もさりげなく施されていますね。左右のプレートを連結しているボルトも今風でイイ感じです。
他機種用も販売してくれるかな?!

# by talofa-mtsilisili | 2020-01-08 00:35 | minimoto 一般

1/12 ダートバイクプラスカップ第3戦

1/12 ダートバイクプラスカップ第3戦_c0035980_23023786.png
1/12(日)に愛知県豊田市のMX FIELD TOYOTAさんにてダートバイクプラスカップ第3戦が行われます。その事前エントリーが本日より開始されました。
恥ずかしながらこれまでノーマークだったレースイベントなのですが、クラス分けを拝見するとミニモトも参加できるようになっているではないですか!
1/12 ダートバイクプラスカップ第3戦_c0035980_22580959.png
MX50クラス・・・10インチストック車両で参加可能
ミニアマクラス・・・50 OPEN車両やワンテン車両が参加可能

ミニモトのワンメイクレースというわけにはいかないものの。このご時世にミニモトが走れるよう配慮していただき本当に感謝ですね。
とはいえ、私自身はワンテンのカスタム待ちという事でしばらく走ることができない状況でして・・・
今年のシリーズ戦には参加する意向をお伝えしておきます!!

エントリーはこのリンクよりwebエントリーできます。webエントリー期限は10日まで。

# by talofa-mtsilisili | 2020-01-04 23:16 | minimoto RACE
